X射线检测技术自20世纪70年代进入工业领域以来，凭借其在微米尺度上对材料内部缺陷进行高精度分析的能力，已成为无损检测领域的核心技术之一。随着电子产品微型化趋势的加速和对元器件可靠性的严苛要求，该技术在材料无损检测中的应用日益广泛，其技术本身也在不断创新迭代，应用边界持续扩展。

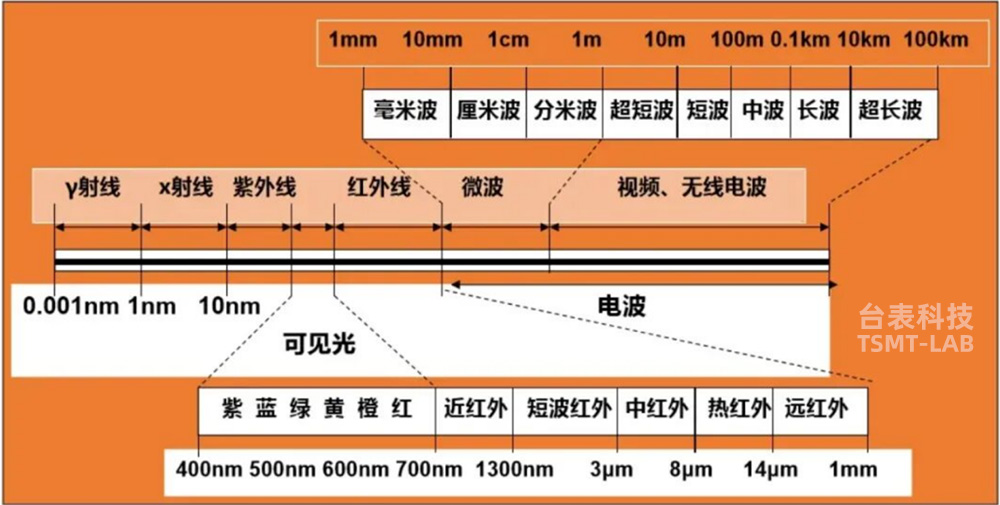

一 、X射线检测的基本原理
微焦点X射线检测的核心在于利用X射线穿透待检样品，并在探测器上形成放大的投影图像。图像质量主要由两个关键因素决定：
1、分辨率（清晰度）：取决于X射线源焦斑尺寸、几何放大倍数以及探测器像素大小。现代微焦点X射线管的焦斑可小至数微米，系统几何放大倍数可达10至2500倍，探测器像素尺寸则可低至数十微米。这些因素的协同作用，使得在高放大倍率下实现微米级的清晰成像成为可能。
2、对比度：由探测器的量子探测效率、电子学系统的信噪比以及所选X射线能量的匹配度共同决定。目前，先进的X射线成像技术可获得优于1%的对比度，使其能够有效分辨材料内部的微小密度差异，从而实现缺陷的精准定位与识别。
二 、微焦点X射线管的结构与原理
传统X射线管：采用毫米级焦斑，在大放大倍率下成像模糊，限制了其对细微结构的检测能力。
微焦点X射线管：通过电磁透镜将电子束聚焦成微米级甚至亚微米级焦斑，从而在高倍放大下依然能获得清晰锐利的图像，是实现精密检测的核心器件。
三 、X射线探测器的发展与应用
1、胶片探测器（传统方式）
缺点：一次性使用、成本高昂、处理流程耗时、存在化学污染问题。
2、数字成像技术（主流方向）
优势：成像速度快、综合成本低、数据易于存储与传输、无化学废物产生，且便于进行图像放大与自动化分析。
3、技术演进路径
荧光屏（1895年起）：最早的模拟成像方式，灵敏度较低。
影像增强器（1950年代起）：实现模拟信号的实时放大，曾广泛应用于非关键工业场景。
数字射线成像（DR）：
线性二极管阵列：尺寸灵活，但高速扫描时精度受限。
计算机射线成像（CR）：使用可重复使用的光激励发光屏，需额外读取步骤，非实时。
平板探测器：
非晶硅（a-Si）：成像速度快，适用于动态检测。
非晶硒（a-Se）：空间分辨率极高，适用于精细静态检测。
CMOS线性阵列：兼具高分辨率与较高成像速度，性能介于非晶硅与非晶硒之间。
四、数字X射线成像技术的发展历
1895年：伦琴发现X射线，随即被应用于医学诊断及工业检测（如锅炉焊缝检查）。
1950年代前：胶片是唯一的记录介质，操作繁琐，无法实时观察。
1950年代：影像增强器问世，实现了实时模拟成像。
1980年代：CR技术诞生，标志着检测进入数字化时代，但尚不具备实时性。
1990年代至今：以非晶硅、非晶硒为代表的数字平板探测器技术成熟，逐步取代胶片，实现了高效、高精度的数字化检测。
近年来，CMOS技术亦凭借其高能量耐受性与高分辨率等优势，成为重要选择。
五、应用案例分析：LED金线断裂检测
背景：某批次LED在炉前点亮测试正常，但经过后续工艺（炉后）后，出现R、A、K三种色光中某一色光不亮的异常现象。初步怀疑为内部引线缺陷所致。
检测过程：

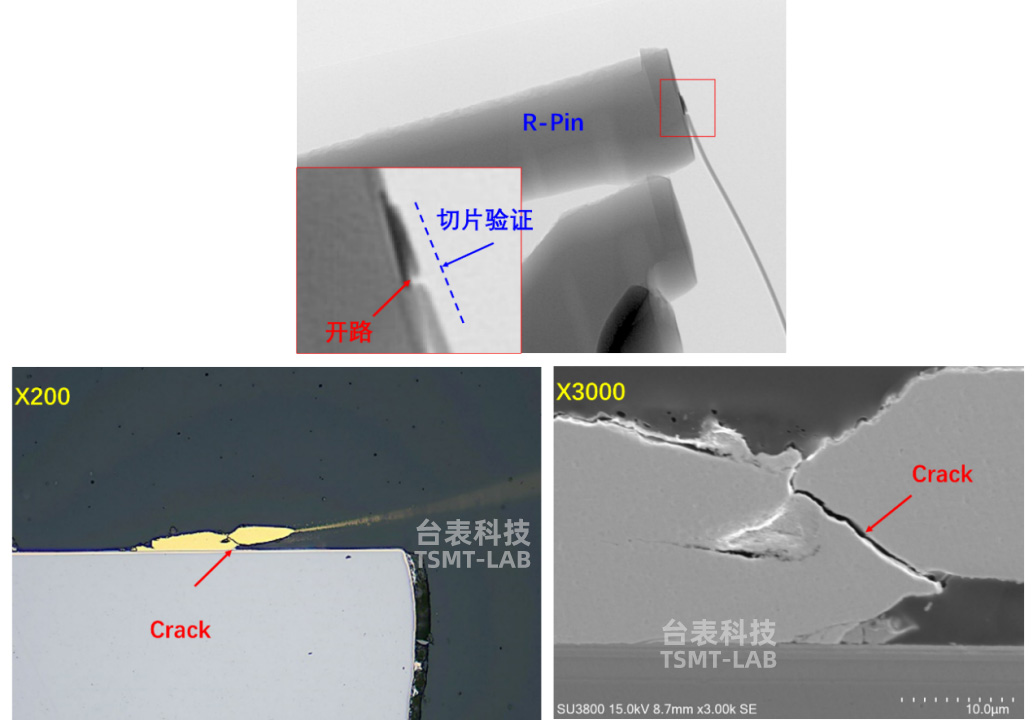

1、X射线检测：对失效LED进行微焦点X射线透视，清晰观察到内部存在金线断裂（开路）的现象。
2、交叉验证：为消除客户对X射线检测结果准确性的疑虑，经客户同意后，同步采用破坏性物理分析（DPA）中的切片分析方法进行验证。
结论：切片结果精确证实，在金线断裂的位置确实存在键合裂纹（Bonding Crack），与X射线的观测结果完全吻合。此案例充分证明了X射线检测技术在电子元器件内部缺陷诊断中的高效性与准确性。
六、结论与展望
微焦点X射线检测技术以其卓越的高分辨率与高对比度特性，已成为材料无损检测领域不可或缺的关键工具。从基础研究到生产质量控制，它都发挥着至关重要的作用。
展望未来，随着X射线源、探测器以及智能图像分析算法的持续革新，该技术将在半导体封装、先进复合材料、新能源电池等更多前沿工业领域展现出更大的潜力，为提升产品品质与可靠性提供坚实的技术保障。
