一、制程不良现象：金面局部异色，暗藏品质隐患

1.1 工艺背景

PCBA回流焊工序中，为避免金面被焊锡、助焊剂污染，行业普遍采用PI聚酰亚胺高温胶带做局部遮蔽防护。该胶带为双层结构：PI基材+硅树脂胶粘剂（无离型膜），耐高温、适配回流焊工况。

但工序完成撕除胶带后，原胶带覆盖区域金面出现暗黄、浅褐色异色，与正常均匀金黄色金面形成明显色差，属于典型制程异常。

1.2 不良衍生风险

该异色问题隐蔽性极强，但流入后道工序会引发严重不良：

•  金线键合工序：金面残留异物导致键合界面结合力不足，出现虚焊、脱线、开路不良；

•  ACF bonding工序：表面有机残留造成贴合界面分层、起泡，接触电阻异常，产品功能失效。

1.3 不良外观观察

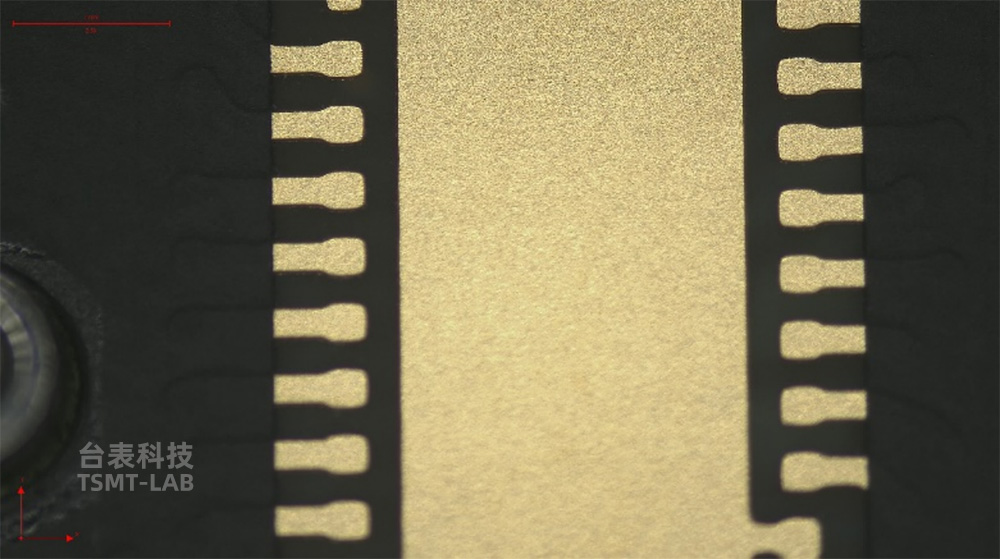

图1 金面异色不良显微镜观测图

（左右区域为贴高温胶带异色发黄区，中间未贴高温胶带的正常金黄金面，红色箭头标注不良位置，色差对比清晰）

二、FTIR精准溯源：锁定金面异色根本元凶

仅凭显微镜外观观测，仅能金面脏污。借助FTIR显微红外光谱检测，可对微量有机物进行定性分析，精准定位失效根源。

2.1 检测取样方案（三组对照，排除干扰）

为保证检测结果精准，设置三组平行对照样品测试：

•  实验组：PCBA金面发黄异色区域

•  对照组：同板未贴高温胶带、洁净正常金面区域

•  参照组：生产所用同款PI高温胶带胶粘剂

2.2 FTIR光谱检测

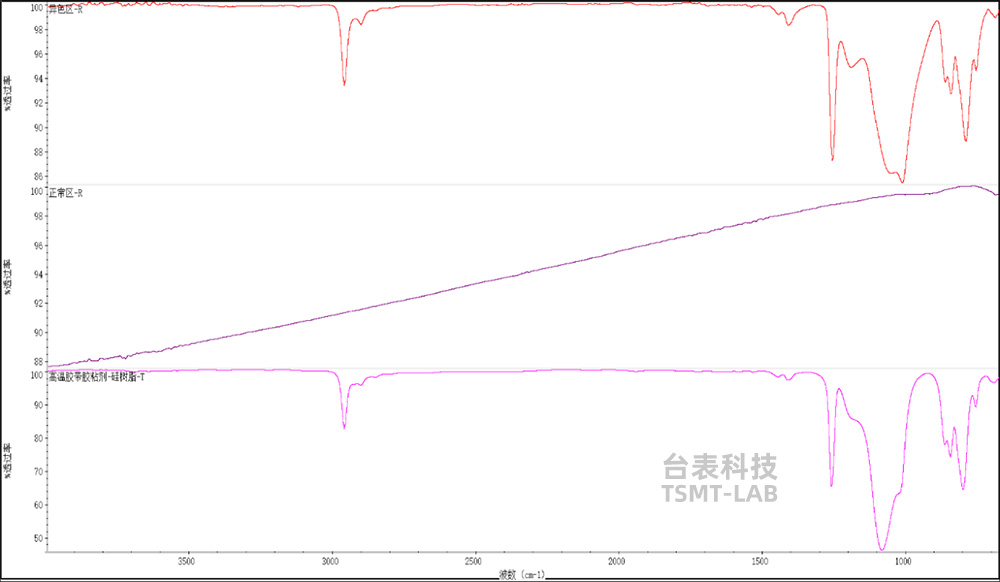

图2 异色区/正常区/高温胶带胶粘剂FTIR红外光谱对比图

（三个样品红外光谱对比，异色区红外光谱图与高温胶带胶粘剂-硅树脂红外谱图特征峰相似，正常区红外谱图无有机物特征吸收峰）

2.3 核心结论

通过光谱特征峰比对分析可得：

•  金面异色区域：存在大量硅树脂有机物特征吸收峰，与高温胶带胶粘剂成份一致；

•  正常金面区域：光谱无任何有机物特征吸收峰，表面洁净无残留；

✅ 失效根因：回流焊高温环境下，PI胶带表层胶粘剂硅树脂发生热迁移，残留附着于金面，导致金面发黄变色。

三、改善验证：专用清洗液彻底清除残胶污染

确认不良根源为高温胶带胶粘剂硅树脂胶残留后，采用电子制程专用清洗液对不良PCBA进行返工清洗，通过外观观测+FTIR复检双重验证改善效果。

3.1 清洗后外观效果图

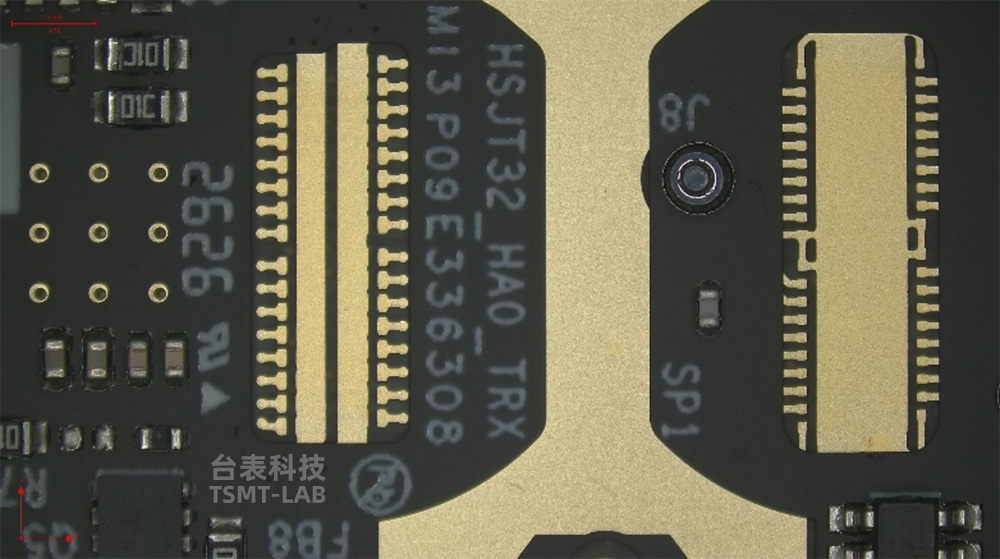

图3 清洗后金面外观状态图

（标注位置1、位置2两处原不良区域，清洗后金面色泽均匀金黄，无发黄异色，外观恢复正常）

显微镜观测结果显示：清洗后的金面无发黄异色，外观缺陷完全消除，目视达标。

3.2 清洗后FTIR复检验证

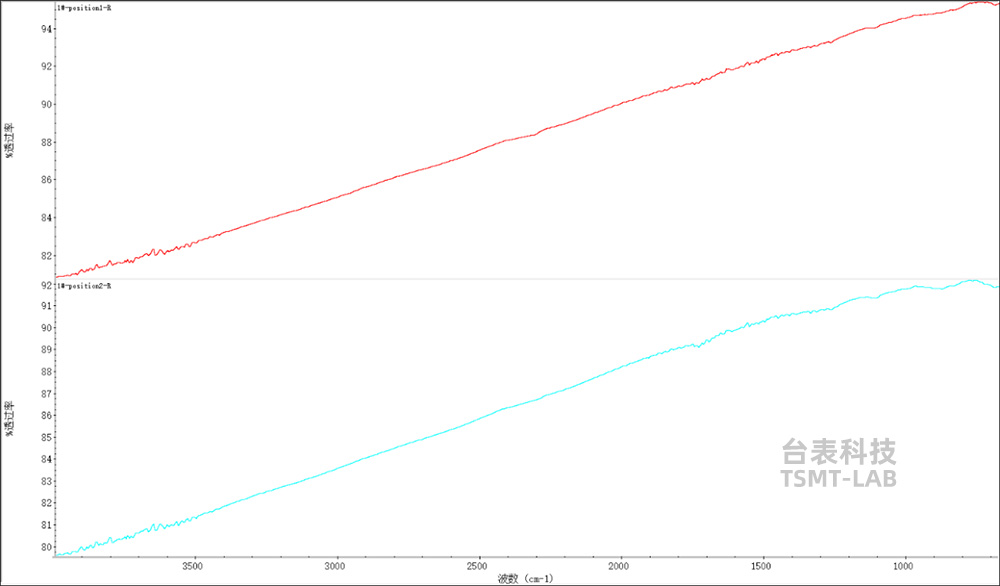

图4 清洗后两处位置FTIR复检红外光谱图

（位置1、位置2红外光谱无有机物特征吸收峰）

3.3 改善效果判定

清洗后的金面无任何有机物残留，证明专用清洗液可彻底剥离金面高温胶带胶粘剂硅树脂残胶，返工清洗的应急改善方案安全、有效、可落地。

四、分层管控对策：应急整改+源头根治

清洗仅为事后应急补救手段，想要彻底杜绝金面异色不良，需结合短期整改、长期预防双向管控。

• 短期应急方案（针对在制/库存不良批次）

对已出现残胶异色的PCBA批次，统一使用专用清洗液批量清洗，清洗完成后抽样做FTIR复检，确认无残留后方可流入下道工序，减少批量报废。

• 长期根治方案（量产标准化管控）

从物料、工艺、治具源头规避高温胶带胶粘剂高温迁移风险，彻底杜绝不良复发：

•  物料升级：替换为低迁移、高耐温PI高温胶带，降低高温下胶粘剂析出迁移概率；

•  无胶替代：选用无胶层自粘型PI胶带，彻底消除胶粘剂残留隐患；

•  治具遮蔽：采用金属钢板治具替代胶带遮蔽，无有机材料接触，实现零污染防护。

五、案例总结：FTIR在电子组装制程的核心价值

本次PCBA金面异色不良案例，充分体现了FTIR红外光谱分析技术在电子组装品质管控中的核心作用：

1、精准定性微量污染：可精准识别目视、普通显微镜无法分辨的纳米级有机物残留，快速锁定失效根源；

2、量化验证改善效果：通过红外光谱图谱对比，直观、数据化证明整改方案有效性，满足品质审核、客户验证需求；

3、助力制程标准化：从被动返工转为主动预防，优化物料与工艺标准，有效降低制程不良率与生产成本。
