在整机产品的安全试验中，很重要的一个项目就是温升测试，无论是正常条件下或是故障状态下，我们都需要对整机产品的发热进行测试，以保证产品在使用中不会出现过热的情况产生灼伤危险或引起燃烧。下面是就浅谈的一些温升

测试中的问题。

以下分成四个部分来介绍，第一是实验室的环境要素；第二是温升测试的设备的选择；第三是对温升测试点的考虑以及布点中需要注意的一些问题；第四是测试完后数据的记录。

第一点，实验室的环境就是指试验所需要满足的温度湿度等基本要求，有时需要特别的设备来达到这些要求。一般标准的前面部分都会有关于测试的要求，比如温度，电压和频率的选择，输入的信号要求，总之结合标准、客户要求和国家差异的要求先了解清楚现在测试样品的环境条件，这是进行温升测试的基本条件。

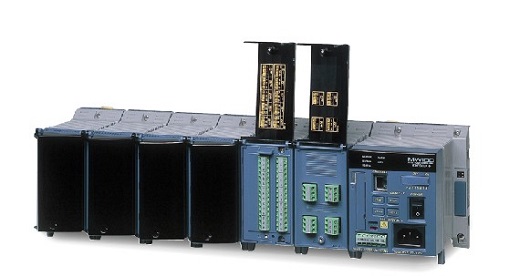

第二点，设备和工具的使用：温度巡检仪，细丝热电偶，功率仪，测试角。温度巡检仪有些公司和电脑连在一起，系统控制（认证机构基本都用这个），有些是直接打点（工厂使用居多），这里需要注意的是功率仪是否满足你测试产品的电流和功率，尤其是大功率和一些特殊的产品，主要是要注意量程是否符合。

      在这里我们需要特别注意的是关于热电偶的使用，热电偶不一定都是细丝的，但是标准要求的是用细丝热电偶，何谓细丝，标准有定义，直径不超过0.3mm的，从这个角度看很多工厂的热电偶都是不合格的，和22AWG的内部导线一样粗。

   第三点，关于温升测试点的布置和考虑。一般标准中都会给出元器件的温升限值，注意有些标准有表格，其限值是温度不是温升，要看清楚。一般来说什么部件需要布点呢？一，标准中的表格中提到的所有部件如出现在你的产品上都需要布，这是最起码的；二，即使没有出现在表格中但元器件本身有T-mark也需要布；三，在一些标准中涉及到其材料测试要参考温升值的地方要布；四，为了节约测试时间，对于在后面进行故障测试时有温度限制的一些元器件，如果前面三部分都没有涉及的也要布，这样可以减少一个重复的工作量。

另外，需要特别注意的几点是，一，在布点时需要尽量保持产品的原样性，说白了就是说尽量让产品能在稍后的测试过程中保持其正常的工作状态，包括产品的密闭性等等。二，用来确定边壁，天花板和底板等一些表面温升的热电偶，要贴附在由铜或黄铜制成的涂黑的小圆片背面，小圆片的直径为15mm，厚度为1mm，小圆片的前表面应与胶合板的表面平齐。三，布点的时候热电偶是不可以扭曲的，应该是顺着方向布在元件上，引线出来准备测试完毕后测热态绕组，但测试前需先记录好冷态的绕组和温度。

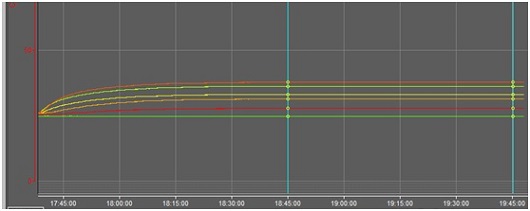

温升测试数据曲线

第四点，测试完后数据的记录。布完并固定好这些点，尽量恢复好整个产品，调好电压，开仪器设备，测试，如果对测试电压等有高低要求的，那么几种状态都要测，一般所有的开关都应保持在on的位置第四部分，测试完成后数据的记录。对于测试中没有特别说明的，一般都是做到产品稳定，所谓稳定的意思是一个小时内温度上升不超过1℃就可以停止测试，当然是指所有的点；有些产品的测试时间有特殊要求，可能是做几分钟，也可能要求你做几个循环，如果有时间限定的，那么产品断电后不要马上关温度记录仪，因为可能有些点的温度还会继续上升，等到温度自己跌下来后没有什么变化再停止记录仪的读数。
